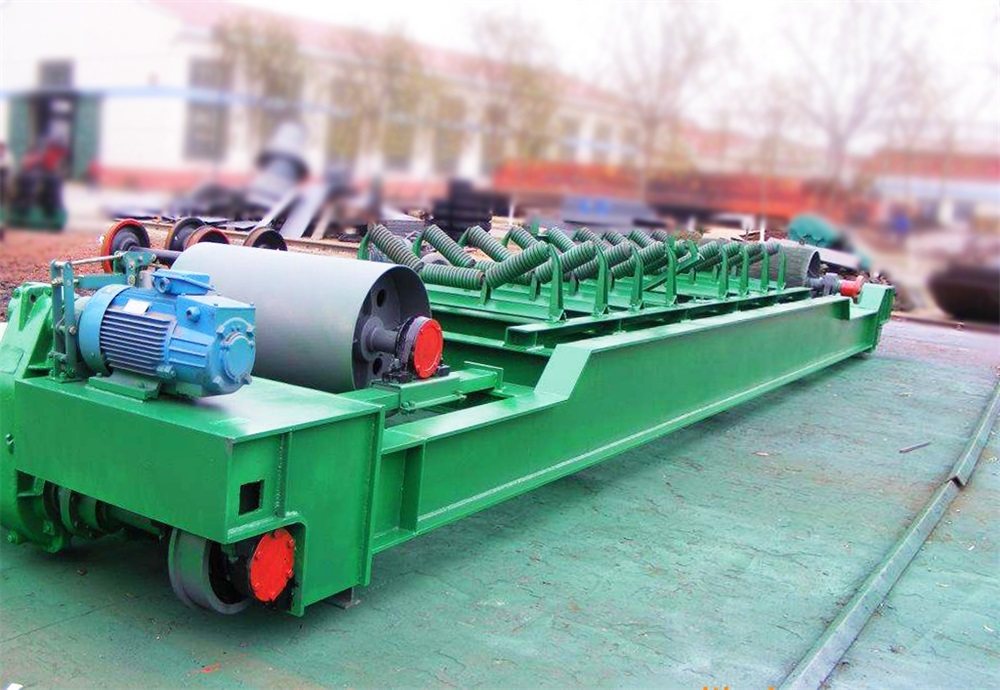

梭式布料器
多輥布料器
1. 設備的用途
本設備是將混合料均勻的輸送到燒結機上方的混合料槽內，使燒結機臺車料層斷面粒度分布均勻，為提高燒結機的產量、質量創造條件。
2. 梭式布料器的工作原理
梭式布料器用于燒結機上布料礦槽上部，通過梭式布料器在布料礦槽上的往復運動，使燒結混合料能在料倉內沿?zé)Y(jié)臺車寬度方向的全長上布料均勻，減輕料倉內混合料的離析程度，并使料面平整，料柱壓力均勻，使最終布到燒結臺車上的混合料沿臺車寬度方向上的粒度與成分（同一水平截面上）分布盡量一致，以使得混合料點火后燒結均勻、燒結速度一致，減輕或杜絕出現偏燒現象。
3. 梭式布料器的結構
設備的傳動系統包括膠帶輸送機傳動和主動車輪傳動兩部分。
4. 膠帶、輸送機傳動系統
此系統是由電動機通過聯軸器、減速機帶動頭部滾筒轉動。
5. 行走小車傳動系統
此系統是由電動機、聯軸器、減速機、齒輪或鏈輪、帶動主動車輪轉動。并通過無觸點晶體管接近幵關的作用，實現換向動作，使行走小車按一定速度往返運行。
6. 換向裝置
是由機械行程幵關、換向板、接觸板、支架焊接件等組成，當行走小車運行到指定位置時，小車上的換向板通過幵關的感應面，在規定距離內，無接觸又無壓力地自動發出檢測訊號，通過電控，使小車電機斷電、換向、接通、起動，然后小車向反方運行，實現換向的工藝要求。
7. 電纜擺動裝置
是由大立柱、小立柱、懸臂擺動桿、平衡重等組成。當行走小車往返運行時，擺動桿帶著電纜也往返移動。
8. 梭式布料器主要特點
8.1設備設計緊湊，占地小，設備高度低 。
8.2往復行走機構有液壓和機械傳動兩種，往復行走機構故障率低。
